Produktübersicht

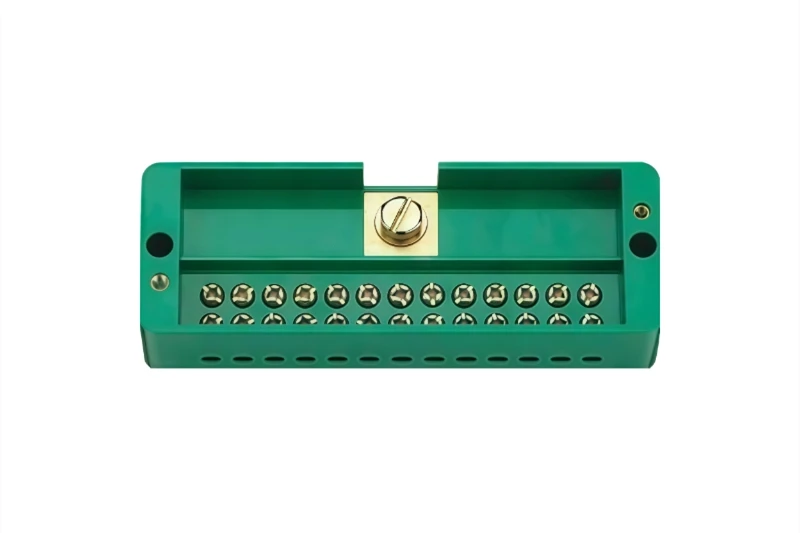

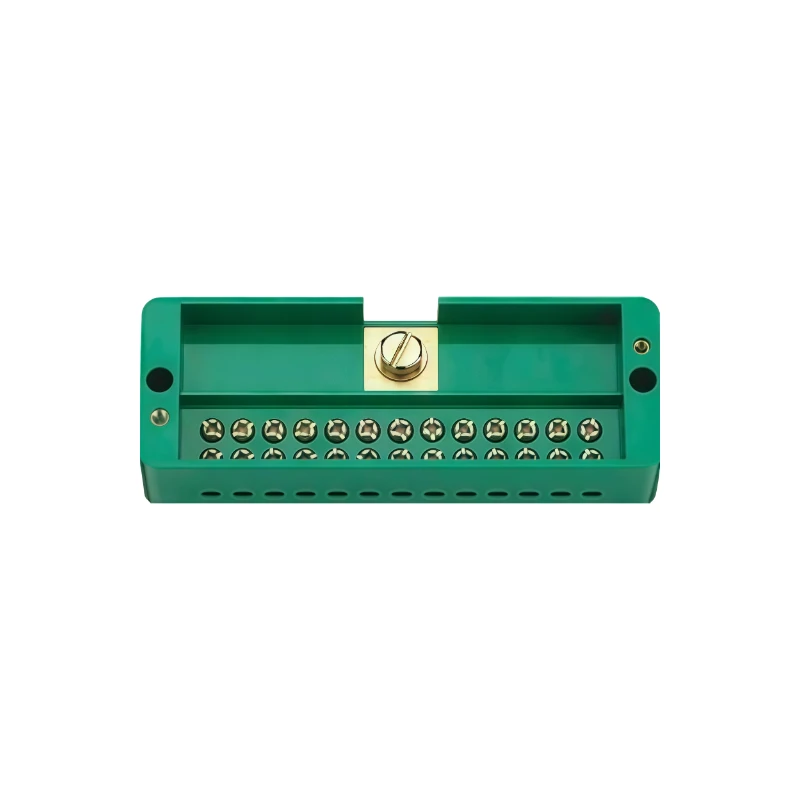

Der One Inlet Thirteen Outlet Block wurde für die erweiterte Leistungsverteilung auf Etagenebene und Anwendungen mit mehreren Zweigstellen entwickelt und vereint einen einzelnen primären Einspeiseanschluss und dreizehn autonome Zweigausgänge in einer einzigen, platzsparenden Baugruppe. Durch dieses professionelle integrierte Design entfällt die Notwendigkeit, zahlreiche separate Anschlussblöcke zu gruppieren oder komplizierte, risikoreiche Daisy-Chain-Kreuzverbindungen-zu implementieren. Es reduziert den erforderlichen Platzbedarf für das Bedienfeld um etwa 50 %, optimiert die Kabelführung und verkürzt die Installationszeit vor Ort für Auftragnehmer und Systemintegratoren erheblich.

Materialintegrität und Materialspezifikationen

1. Premium-Gehäuse: Das Außengehäuse ist aus hoch{1}steifem, schlagfestem technischem Kunststoff PA66 (Polyamid 66) geformt und bietet hervorragende Isolierung, nicht-hygroskopische Leistung und Einhaltung der strengen Flammschutznorm UL94 V-0.

2.Thermische Beständigkeit: Das Modul ist für den Einsatz in rauen Industrieumgebungen ausgelegt und funktioniert einwandfrei innerhalb eines breiten Temperaturspektrums von -40 Grad bis +85 Grad ohne thermische Verformung oder Sprödigkeit.

3.Transparenter Schutz: Ausgestattet mit einem kristallklaren, staubdichten{2}}Schutzschild. Auf der Oberfläche der Abdeckung ist dauerhaft ein klarer Schaltplan mit einer Lasergravur-graviert, der versehentlichen physischen Kontakt wirksam verhindert und gleichzeitig schnelle Sichtprüfungen ermöglicht.

Produktvorteile

Dieser Block vereinfacht die Mehrzweigverteilung durch die Konsolidierung eines Haupteingangs, der dreizehn Ausgänge versorgt, wodurch zahlreiche Klemmenblöcke und komplexe Verkabelung entfallen. Sein integriertes Layout spart etwa 50 % der Schalttafelfläche, was kleinere Gehäuse und geringere Materialkosten ermöglicht. Das vorkonfigurierte Design reduziert die Installationszeit um etwa 45 % und senkt somit direkt die Arbeitskosten. Die hochbelastbare 260-A-Kupfersammelschiene sorgt für eine ausgeglichene Stromverteilung und einen geringen Temperaturanstieg unter Volllast, während die Fähigkeit, gemischte Drahtgrößen zu akzeptieren, den realen Verteilungsanforderungen gerecht wird. Jede Zweigstelle funktioniert unabhängig und ermöglicht so eine isolierte Fehlerbehebung und Trennung, ohne das gesamte System zu beeinträchtigen. Dank des standardisierten Aufbaus und des übersichtlichen Schaltplans ist die Wartung schneller und einfacher. Skalierbare Stromstärkeoptionen decken ein breites Spektrum an Anwendungen ab, die alle durch umfassende Garantien für zuverlässige, langfristige Leistung abgesichert sind.

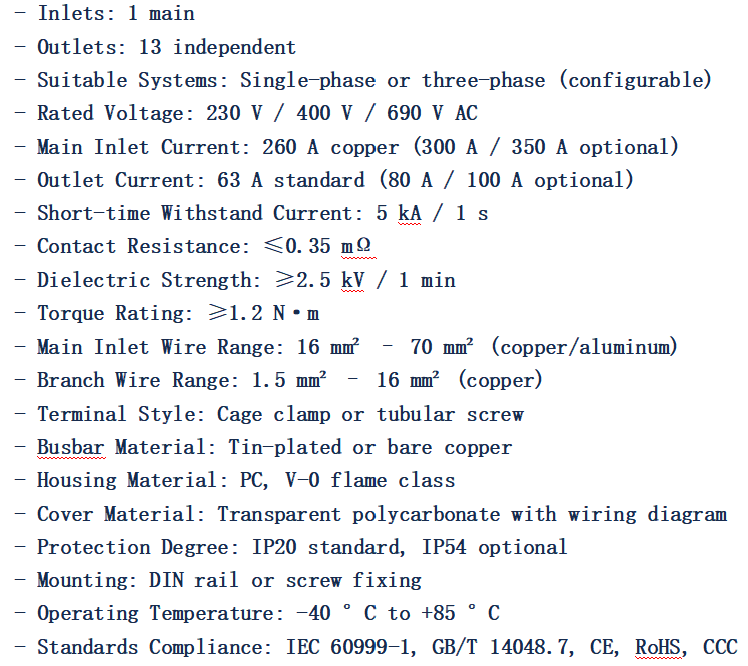

Technische Parameter

Zielanwendungen

Ideal geeignet für mehrstufige Verteilerkästen für Privathaushalte, Schalttafeln für gewerbliche Einzelhandelseinrichtungen, Stromzentralen für Industriewerkstätten und Rack-Stromverteilereinheiten (PDUs) für Rechenzentren mit hoher Dichte, die eine Stromverteilung mit hoher Zuverlässigkeit erfordern.

Unser Service

Wir bieten echte Individualisierung, die genau Ihren Anforderungen entspricht. Ganz gleich, ob Sie spezielle Nennströme, eine alternative Sammelschienensegmentierung, spezielle Anschlusstypen oder eine einzigartige Verpackung und Kennzeichnung benötigen, unser Team steht Ihnen gerne zur Seite. Technische Spezialisten stehen zur Verfügung, um Sie bei der Produktauswahl, Designintegration und-Planung vor Ort zu beraten. Schnelle Antworten und engagierter Support stellen sicher, dass Ihr Projekt von der ersten Anfrage bis zur endgültigen Lieferung auf Kurs bleibt.

Installation

Der Block ist für eine einfache und schnelle Installation konzipiert. Es lässt sich direkt auf einer Standard-DIN-Schiene montieren oder kann durch Schrauben-in einem Gehäuse befestigt werden. Die transparente Polycarbonatabdeckung verfügt über ein lasergeätztes Anschlussdiagramm, das alle Einlass- und Abzweigpositionen deutlich beschriftet und so eine fehlerfreie Verkabelung und eine schnelle Sichtprüfung ermöglicht. Universelle Schraubenschlitze nehmen sowohl Schlitz- als auch Kreuzschlitzschraubendreher auf, sodass Installateure Leiter schnell und ohne Spezialwerkzeuge anschließen können. Eine selbstsichernde Crimpstruktur gewährleistet, dass die Verbindungen auch bei Vibrationen sicher bleiben, sodass nach der Inbetriebnahme kein Nachziehen mehr erforderlich ist.

Bestellvorgang

Die Bestellung ist unkompliziert. Senden Sie uns Ihre Anforderungen, einschließlich der gewünschten Haupteingangs- und Abzweigstromwerte, bevorzugten Drahtbereich, Menge und etwaiger spezieller Konfigurationsdetails. Basierend auf diesen Informationen erstellen wir ein detailliertes Angebot für Ihre Bewertung. Sobald sich beide Parteien auf Spezifikationen und Preis geeinigt haben, stellen wir eine Proforma-Rechnung aus. Nach Eingang der vereinbarten Anzahlung beginnt die Produktion. Wir informieren Sie regelmäßig über den Fertigungsfortschritt und arrangieren den Versand gemäß Ihrem bevorzugten Zeitplan und Ihren Lieferbedingungen.

Zahlung

Wir bieten flexible und sichere Zahlungsoptionen, die Ihren Vorlieben entsprechen. Zu den allgemein akzeptierten Methoden gehören telegrafische Überweisungen (T/T) und Akkreditive (L/C). Wir unterstützen auch die meisten anderen gängigen Zahlungsmethoden. Unsere Standardzahlungsbedingungen sind 30 % im Voraus, wobei der Restbetrag vor der Lieferung beglichen wird. Gerne besprechen wir alternative Vereinbarungen mit etablierten Langzeitpartnern. Für detaillierte Zahlungsbedingungen oder eine Anfrage zu einer konkreten Bestellung wenden Sie sich bitte an unser Vertriebsteam.
